材料費の削減、サイクルタイムの低減。
コストダウンの強い味方、
ミニランナー。
ミニランナーは、販売開始以来30年以上の実績を持ち、
原材料のロスコストを最小限に抑え、
成形サイクルの短縮、品質改善に貢献致します。
明星金属工業所製ミニランナーの技術・ノウハウを正しく継承し、
日本及びシンガポールにて製作を行っております。
そのため、メンテナンス・補修部品の供給も、
2拠点から対応が可能で、よりスピーディーな対応が可能です。

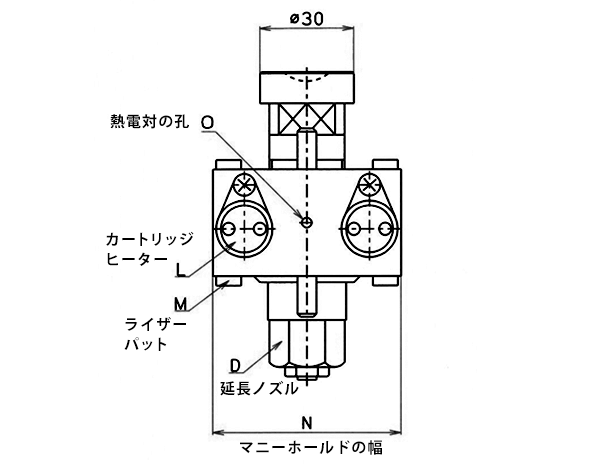

1列仕様の i 型ミニランナー装置は、ヒーター、スプールブッシュ、延長ノズルを組込んだマニーホールドで構成されています。ノズルにヒーターはなく、マニーホールドのヒーターでノズル温度を制御できます。いかなる金型デザインにも対応が可能です。
単位mm | 型 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
m 1 | m 2 | m 3 | m 4 | m 5 | m 6 | m 7 | m 8 | m 9 | m 10 | |
延長ノズルの仕様 | 2 3 | 2 6 | 2 8 | 2 12 | 2 14 | 2 16 | 2 22 | 2 26 | 2 32 | 2 38 |
マニーホールドの長さ | 120 | 150180 | 220 | 250-300 | 350 | 400 | 450-500 | 550-600 | 650-700 | 750-850 |
マニーホールドの幅 | 60 | |||||||||
マニーホールドの厚み | 40 | |||||||||
スプールブッシュの樹脂穴の径 | 6 | |||||||||
ノズルタッチ | 標準 r10.5(特注のみ) | |||||||||
ゲートチップの樹脂穴の径 | 標準 2.(特注のみ) | |||||||||
接触面 | 標準 6.(特注のみ) | |||||||||
16延長ノズルピッチ | 20以上 | |||||||||
18延長ノズルピッチ | 25以上 | |||||||||
25延長ノズルピッチ | 30以上 | |||||||||
延長ノズルの長さ | 15 20253035 40 | |||||||||
穴系 | 3.2 tcc - m6 |

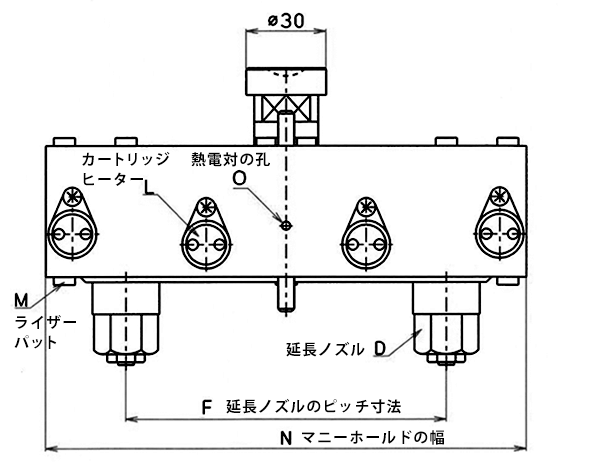

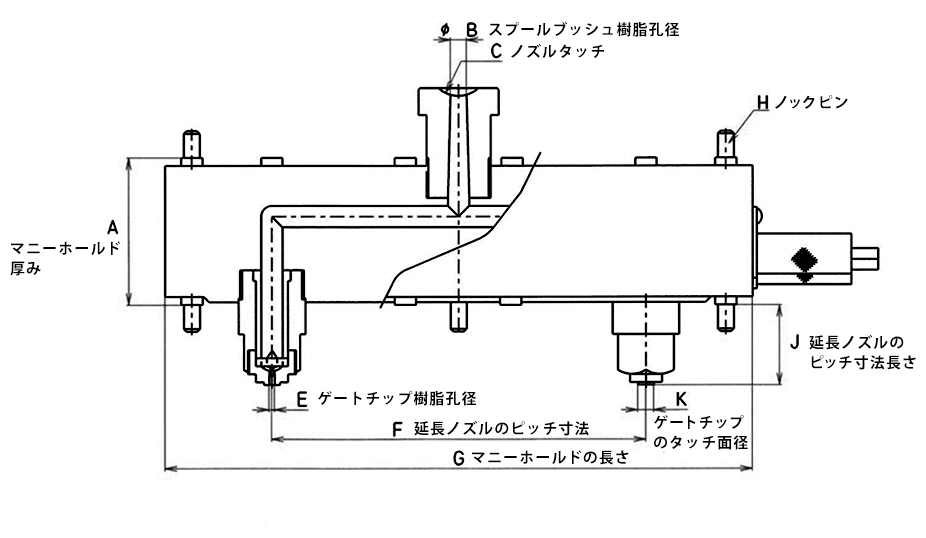

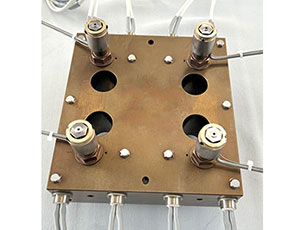

2列仕様のh型ミニランナー装置は、マニーホールドにヒーター、スプールブッシュ、延長ノズルを組込み、一体化した構造になっています。いかなる金型デザインにも対応が可能です。金型デザインに応じ、必要な場所、必要なノズル数をご提供できます。
単位mm | 型 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
m 1 | m 2 | m 3 | m 4 | m 5 | m 6 | m 7 | m 8 | m 9 | m 10 | |
延長ノズルの仕様 | 2 3 | 4 10 | 4 10 | 4 16 | 4 18 | 4 20 | 4 24 | 4 28 | 4 40 | 4 48 |
マニーホールドの長さ | 120 | 150180 | 220 | 250 300 | 350 | 400 | 450 500 | 550 600 | 650 700 | 750 850 |
マニーホールドの幅 | 最大120 | 最大180 | 最大220 | 最大300 | 最大350 | 最大400 | 最大500 | 最大600 | 最大700 | 最大850 |
マニーホールドの厚み | 55 | |||||||||
スプールブッシュの樹脂穴の径 | 6 | |||||||||
ノズルタッチ | 標準 r10.5(特注のみ) | |||||||||
ゲートチップの樹脂穴の径 | 標準 2.(特注のみ) | |||||||||
接触面 | 標準 6.(特注のみ) | |||||||||
16延長ノズルピッチ | 20以上 | |||||||||
18延長ノズルピッチ | 25以上 | |||||||||
25延長ノズルピッチ | 30以上 | |||||||||
延長ノズルの長さ | 15 20253035 40 | |||||||||
穴系 | 3.2 tcc - m6 |
ミニランナー装置のマニーホールド本体には、専用カートリッジヒーターを使用しています。ノズルはマニーホールド本体からの熱伝導で加熱します。そのため、温度制御が必要な完全ホットランナーよりも優れた温度バランスがとれ、年間使用電力も押さえることが可能です。
項目 | ミニランナー装置 | ホットランナー装置 |
---|---|---|
マニーホールド本体 | 1回路の温度制御で流用可能 | 各ノズル毎にヒーター装着 |
厚み i型=40 mm h型=55 mm | 本体の厚みが100 mm 前後必要 | |
ノズル | 延長ノズルにヒーター熱電対を装着しない仕様 | 各ノズル毎にヒーターと熱電対を用いる温度制御が必要 |
マニーホールド本体からの熱伝導で加熱 | 任意の長さが対応可能 | |
設計での容易度 | ノズル間のピッチを狭く設計可能 | ノズル間のピッチを広くとる設計が必要 |
取扱いの容易性 | 金型への装着が容易 | 金型への組込みが複雑 |
製品の信頼性 | 特に樹脂温度が高い材料でも実績多数 | 樹脂温度の高い材料はバラツキが大きく成形不可 |
耐久性・寿命 | ガラス入り樹脂多数採用 | 針弁動作時の耐久性に懸念 |
メンテナンス方法 | 構造が簡単のためメンテナンスが容易 | メンテナンスに長時間必要(最長1ケ月程度) |
価格 | ホットランナー比 約半分 | 高額 |

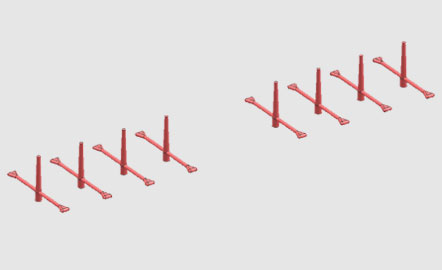

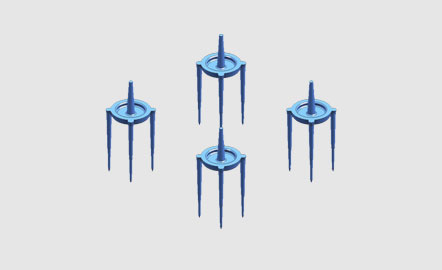

ピンゲート金型を改造し、ランナー重量を大幅削減。
流動性が良くなり、ランナーを細く小さく出来ます。

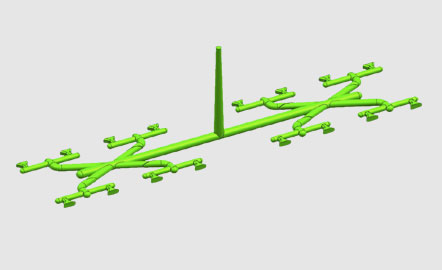

コールドランナー
(金型改造前)
ミニランナー使用
(金型改造後)
項目 | ミニランナー導入前 | ミニランナー導入後 | 削減数 |
---|---|---|---|
ランナー体積 | 2831.11 x 4 = 11324.44mm3 | 804.2835 x 4 = 3217.13mm3 | 削減率 約71.6% |
ランナー重量 | 14.38gms | 4.09gms | 削減重量 約10.29gms |

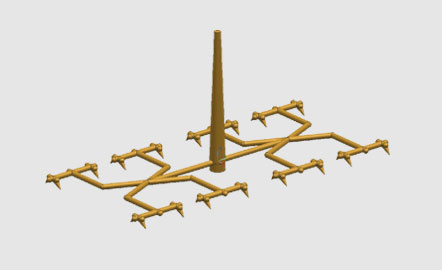

サブマリンゲート金型を改造し、ランナー重量を大幅削減。
大きなランナーが小さくなり、作業性も大幅に改善します。
コールドランナー
(金型改造前)

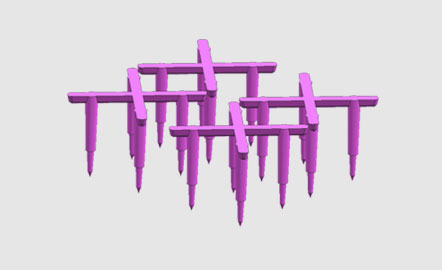

ミニランナー使用
(金型改造後)
項目 | ミニランナー導入前 | ミニランナー導入後 | 削減数 |
---|---|---|---|
ランナー体積 | 317377.79mm3 | 549.23 x 8 = 4393.84mm3 | 削減率 約74.7% |
ランナー重量 | 30.93gms | 7.82gms | 削減重量 約23.11gms |
サブマリンゲート金型を改造し、ランナー重量を大幅削減。
H型8点ノズルを狭いノズルピッチで実現します。
コールドランナー
(金型改造前)

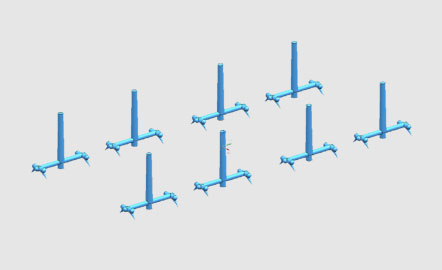

ミニランナー使用
(金型改造後)
項目 | ミニランナー導入前 | ミニランナー導入後 | 削減数 |
---|---|---|---|
ランナー重量 | 7.8g | 2.5g | 削減重量 約5.3g / 削減率68% |
サイクルタイム | 20秒 | 約17秒 | 削減率 約10〜15% |
材料費の削減、サイクルタイムの低減。
コストダウンの強い味方、

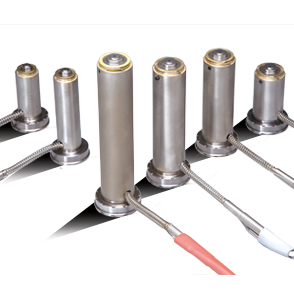

ホットスプールブッシュ。

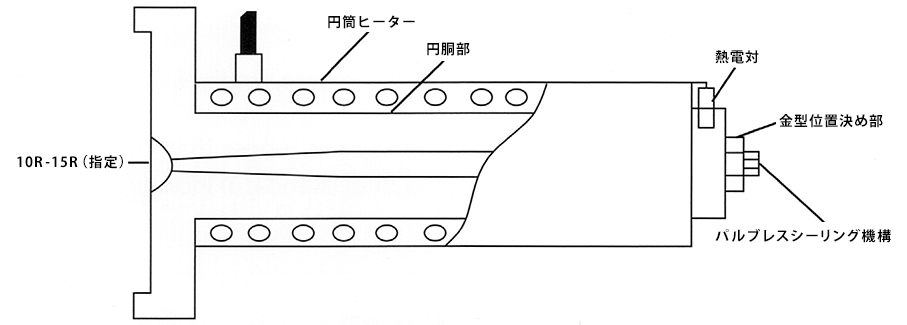

ホットスプールブッシュを設置することにより、
ランナーのスプール部分が無くなります。
ランナーのスプール部分は、原料の損失だけでなく、
樹脂流れの障害となっており、過剰な射出圧力を要するとともに
ストレス等の原因となり成形品質を悪くします。
本装置の設置によりランナーのスプールが無くなることで、
それらを回避することが可能です。
全ての樹脂に共用できます。また、耐久性が抜群ですから、金型寿命と関係なく、金型数台に渡って転用できます。
バルブレスシーリング機構は、糸引きを完全に防止しますので、糸引きによる金型トラブルの心配がありません。

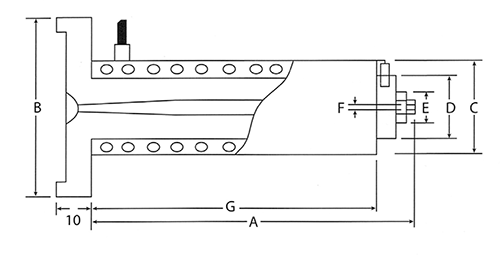

単位mm | 型 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
hs60 | hs70 | hs90 | hl100 | hl120 | ||||||
aサイズ | 60 | 70 | 90 | 100 | 120 | |||||
bサイズ | 40 | 45 | ||||||||
cサイズ | 24 | 32 | ||||||||
dサイズ | 10 | 25 | ||||||||
eサイズ | 10 | 15 | ||||||||
fサイズ | 2.0(指定) | |||||||||
gサイズ | 52 | 62 | 82 | 92 | 112 | |||||
ヒーター容量 | 220v 160w | 220v 250w | ||||||||
16熱電対 | c.a. または i.c. |

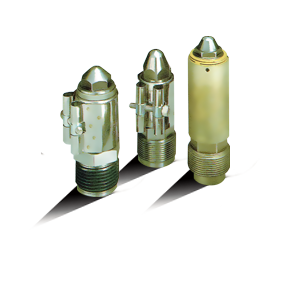

独自のバルブレス構造により、
樹脂漏れ、
糸引きを完全防止。
バルブレス構造であり、高い耐久性・耐熱性を保持し、
糸引き、樹脂漏れを完全に防止します。

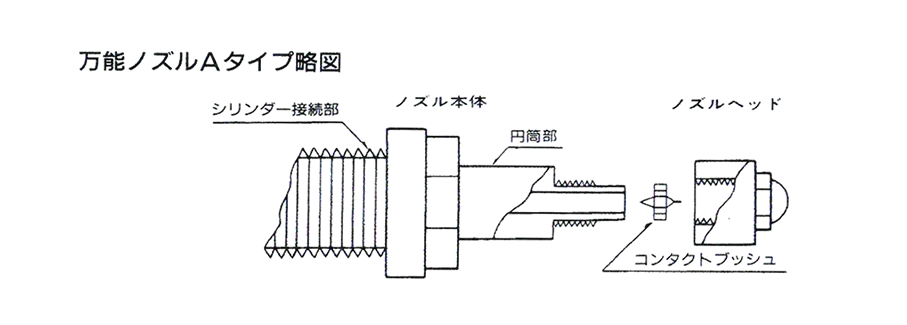

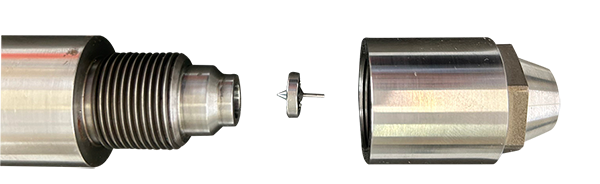

ノズル本体とノズルヘッドを分割する事で、
部品交換・メンテナンスが容易です。
AタイプとBタイプの2種類を準備致しております。
シリンダー取付部寸法は、成形機メーカー名,および型式をご指定下さい。

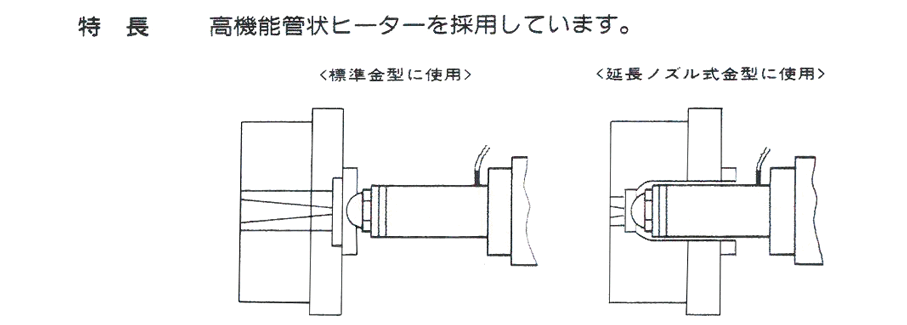

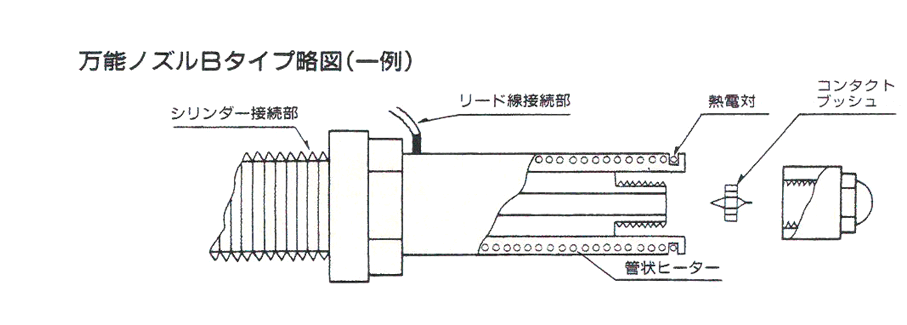

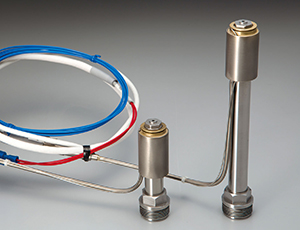

ノズル本体に加熱用マイクロヒーターをセットしております。
延長ノズルとしてもご利用出来ますので、スプール削減効果も期待できます。
シリンダー取付部寸法は、成形機メーカー名、および型式をご指定下さい。

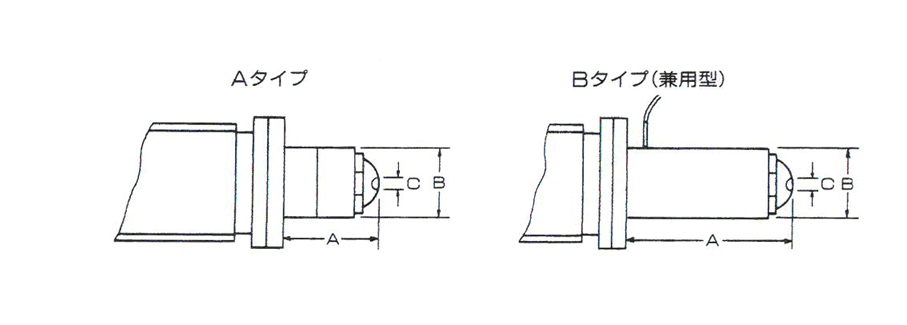

仕様 | 型式 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
a1 | a2 | b1 | b2 | b3 | b4 | |||||
a寸法 | 72 | 92 | 95 | 102 | 115 | 135 | ||||
b寸法 | 30 35 | 40(ヒーター含む) | 28(ヒーター含む) | 40(ヒーター含む) | ||||||
c寸法 | ー | 3(指定) | ||||||||
ヒーター容量w | ー | 350 | 300 | 400 | 450 | |||||
熱電対 | ー | c.a. または i.c. |

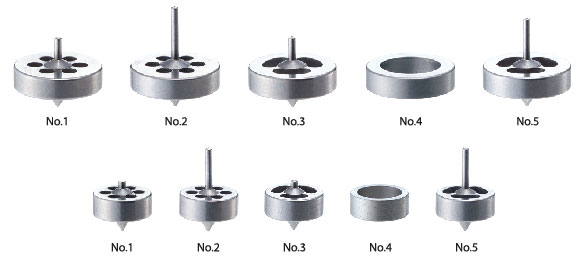

旧明星金属工業所製品の補修部品・メンテナンスのご依頼も、対応可能でございます。

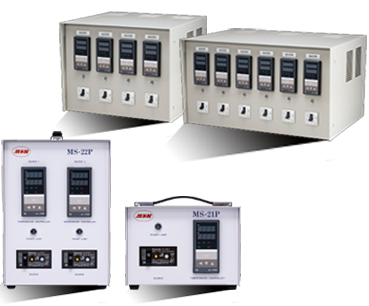

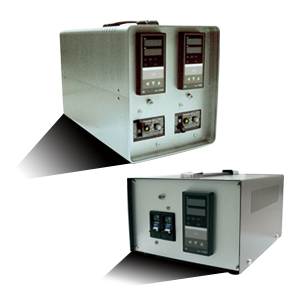

PID方式を採用した、
ミニランナー装置・
ホットスプールブッシュ用
自動温度調節器です。
コンパクト設計で、操作も大変簡単です。
1回路から6回路まで対応可能です。
熱電対はKタイプ・Jタイプに対応出来ます。
弊社製品以外の製品にも使用頂けます。
タイプ | a寸法 | 定格 |
---|---|---|
m1 | 120mm | 400w |
m2 | 150mm | 450w |
180mm | 550w | |
m3 | 220mm | 680w |
m4 | 250mm | 750w |
300mm | 900w | |
m5 | 350mm | 950w |
m6 | 400mm | 1000w |
タイプ | a寸法 | 定格 |
---|---|---|
m1 | 120mm | 470w |
m2 | 150mm | 580w |
180mm | 640w | |
m3 | 220mm | 790w |
m4 | 250mm | 870w |
300mm | 1050w | |
m5 | 350mm | 1100w |
m6 | 400mm | 1170w |
a寸法 | 標準リード線長さ |
---|---|
100mm | 3000mm |
150mm | |
200mm |
ネジ止め | リード線長さ(a寸法) |
---|---|
m6タップ | 500m |
